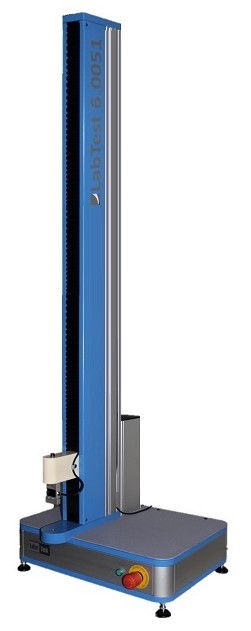

Máquina de Pruebas de Una Columna

Las máquinas de ensayo electromecánicas de la Serie E1, con diseño de mesa de una columna y capacidad de hasta 5 kN, están diseñadas para realizar ensayos seguros y eficientes de materiales y productos completos en tracción, compresión, flexión, corte y torsión. Esta línea se caracteriza por una estructura abierta y, según el tipo de equipo (excepto cámaras de temperatura y hornos de alta temperatura), se pueden ensayar materiales como plástico, metal, papel compuesto, poliuretanos, etc.

Características de la serie E.1

- - Diseño robusto del soporte vertical con alta rigidez, resistencia mecánica y durabilidad, con guía lineal integrada, ideal para cargas fuera del eje.
  - Rigidez y resistencia mecánica anormalmente altas combinadas con un alto nivel de ergonomía.
  - Accionamiento servo AC silencioso y preciso, con bajo nivel de ruido y alta resolución, con posibilidad de control en lazo de potencia y de posición.
  - Las máquinas de la serie E.2 cumplen con todas las directivas CE mencionadas sobre maquinaria y equipos, y operan conforme a las nuevas funciones de seguridad según la norma EN ISO 13850:2015.
  - Identificación automática de sensores que operan en la clase de exactitud según EN ISO 7500-1, ASTM E4, con posibilidad de linealización.
  - La máquina es controlada por la electrónica de medición y control de la serie EDCi con una frecuencia de muestreo de 2.5 o 10 kHz. Nivel de resolución de señal analógica de ± 250,000 divisiones (20 ms).
  - Evaluación y gestión completa de ensayos mediante el software de pruebas de materiales Test&Motion.
  - Posibilidad de ampliación con cubiertas de protección, barreras de seguridad, etc.

ros. Espectrometro de emision op maquina universal ensayo compuline FMC

tica, Analizador de carbono |hidrogeno | azufre. Gap & flush, sistemas de medicion, di

INTEGRAL IN LINE, DURÓMETRO EN LÍNEA, SOLUCIÓN PARA ENSAYAR EL 100% DE LA PRODUCCIÓN

Este nuevo durómetro para ensayos de dureza Rockwell y Brinell es especialmente adecuado para realizar ensayos en ciclo automático, ya que está diseñado para conectarse directamente con varios robots de carga y descarga en modo pendular (como las carretillas automáticas).

Uno de los mayores resultados de los esfuerzos de investigación y desarrollo de Easydur en las últimas décadas es el alto nivel de automatización aplicable a las máquinas de ensayo en línea.

Nuestras máquinas de ensayo de dureza integradas en las líneas de producción están desarrolladas para ensayar todo tipo de piezas de forma automática: si necesita ensayar la dureza del 100% de sus piezas, ha encontrado el durómetro adecuado.

En función de las dimensiones, las combinaciones de escalas de dureza, las normas que deben respetarse y el nivel de integración requerido por el cliente, Easydur realiza la solución perfecta a medida en 360°. La electrónica de nuestros durómetros se diseña internamente y las integraciones con las líneas del cliente (preexistentes o desarrolladas específicamente para el proyecto) se implementan a través de un ordenador industrial PLC, para obtener un sistema personalizado. El resultado es un proceso de producción “cero-defectos”, que minimiza el error humano y reduce los residuos de todo tipo.

FUNCIONAMIENTO DEL DURÓMETRO EN LÍNEA

El durómetro en línea de Easydur puede funcionar en tres modos

Completamente automático
Semiautomático (mediante un lector de códigos QR)
Manual

ros. Espectrometro de emision op maquina universal ensayo compuline FMC

tica, Analizador de carbono |hidrogeno | azufre. Gap & flush, sistemas de medicion, di

EASYFLAG 3000, DURÓMETRO BRINELL POR TALLERES DE FRAGUA O DE FUNDICIÓN

EASYFLAG 3000 es un durómetro especial para pruebas Brinell y Rockwell, con fresado incorporado, diseñado para obviar a los problemas típicos de los taladros radiales, que no son adecuados ni para sostener cargas superiores a 3000 kg junto con las fuerzas de bloqueo de las piezas, ni a las vibraciones inducidas por los fresados. Este durómetro Brinell es perfecto por instalación en talleres de fragua o de fundición.

EASYFLAG 3000 es un durómetro de bandera, extremadamente sólido y fiable. Tiene numerosos usos gracias a su versatilidad que le confiere la posibilidad de girar en 180° (o hasta 360° con la inserción de bancadas adicionales). La máquina tiene 2 versiones, dependiendo de la productividad deseada; una completamente automática con dimensiones más grandes y otra con ejes manuales con dimensiones más pequeñas (respectivamente con superficies de prueba 5500×3250 mm y 2650×2000 mm). El ciclo de ensayo de dureza completo (limpieza de la superficie, indentación, reconocimiento automático de la dureza, archivado de datos) lo realiza el cabezal con fresado incorporado EASYDUR, ofreciendo numerosas ventajas en términos de calidad, fiabilidad y productividad.

El ciclo de ensayo de dureza completo (limpieza de la superficie, indentación, reconocimiento automático de la dureza, archivado de datos) lo realiza el cabezal con fresado incorporado EASYDUR, ofreciendo numerosas ventajas en términos de calidad, fiabilidad y productividad.La máquina de prueba tiene 3 ejes principales de movimiento del cabezal, todos automáticos y programables, para colocar el instrumento en el área por controlar, el ciclo de prueba tiene una duración de aproximadamente 1 minuto.

Para ensayos particularmente difíciles, como si fuera una fresa normal, se pueden programar tanto el número de revoluciones como la profundidad de fresado. Al equipar la máquina con el sistema de Autoaprendizaje 4.0, el operador, después de colocar las piezas, solo tendrá que presionar start (inicio) y la máquina funcionará sin un operador. El sistema de fresado hace de este durómetro la máquina ideal para ensayos de dureza en productos de forja y fundición, cuyas superficies son a menudo irregulares.

ros. Espectrometro de emision op maquina universal ensayo compuline FMC

tica, Analizador de carbono |hidrogeno | azufre. Gap & flush, sistemas de medicion, di

EASY 3000, DURÓMETRO DE PORTAL PARA PIEZAS GRANDES

Los Durómetros de Portal de Easydur son soluciones con un altísimo contenido mecánico y tecnológico. Son máquinas personalizables en cuanto a estructura y dimensiones mecánicas, ya que están diseñadas de acuerdo con las más estrictas necesidades de ensayo de nuestros clientes. Industria 4.0, auto-aprendizaje.

TODOS LOS PORTALES DE EASYDUR ESTÁN EQUIPADOS CON EL ESPECIAL CABEZAL REVOLVER FABRICADO POR NOSOTROS, QUE ESTÁ EQUIPADO CON:

Puntero Láser (para la identificación del punto de ensayo correcto)
Prensa de la pieza (para bloqueo)
Ranura de Fresado (para la preparación superficial ajustable tanto en profundidad que en número de RPM)
Ranura con penetrador (para la ejecución de la huella Brinell y HRC)
Ranura con cámara de vídeo con Autofocus (para la lectura de la huella)
Adquisición datos y cálculo dureza Visualización de los resultados en pantalla
Archivado imágenes y resultados con estadísticas relacionados

Destacamos que el ciclo de ensayo completo se puede realizar en menos de 1 minuto, y gracias a los estudios mecánicos muy avanzados que se aplican al diseño final del cabezal, también se puede llevar a cabo dentro de superficies pequeñas. La preparación superficial es completamente programable, ya que se puede configurar tanto la profundidad de fresado (hasta 5 mm) como las RPM (dependiendo del tipo de material que se desea probar). Nuestros Portales están equipados con ejes motorizados para mover el soporte, el travesaño y el cabezal, como se ilustra a continuación (es posible añadir más bajo pedido).

ros. Espectrometro de emision op maquina universal ensayo compuline FMC

tica, Analizador de carbono |hidrogeno | azufre. Gap & flush, sistemas de medicion, di

INTEGRAL REVOLVER, DURÓMETRO PARA PRODUCTOS DE FUNDICIÓN Y FORJADO

Integral Revolver es un durómetro con una estructura reforzada para poder colocar en el pedestal un cabezal con fresado incorporado o un cabezal “Revolver” equipado con 8 ranuras que pueden acoger celdas de carga y varias ópticas, para poder tener un único instrumento para las 3 escalas de dureza principales (por ensayos de dureza Brinell, Vickers, Rockwell).

Si elige montar un cabezal de fresado, la máquina tendrá las mismas características que el cabezal durométrico (limpieza de la superficie incorporada, configuración ciclo velocidad/profundidad de fresado, etc.).

EL DURÓMETRO DEFINITIVO PARA PRODUCTOS DE FUNDICIÓN Y FORJADO

En el caso del cabezal de revolver, la limpieza de la superficie no se puede incorporar, pero por otro lado, puede tener todas las escalas Vickers, Brinell y Rockwell (celda de carga y la óptica de reconocimiento automático correspondiente). En la placa de apoyo de ambas configuraciones, es posible integrar unos sistemas de bloqueo/estribado de su elección (Placa con ranuras en «T», morsas manuales, morsas hidráulicas, etc).
