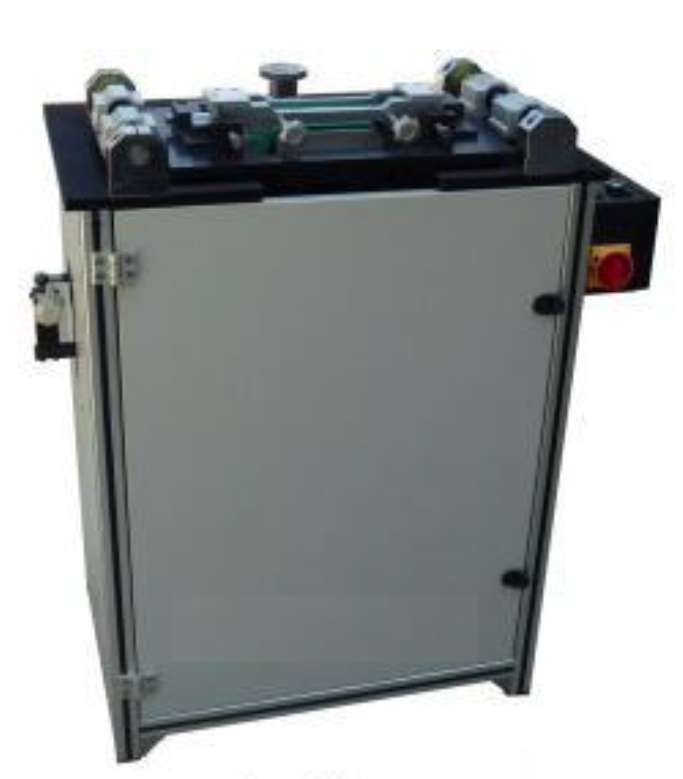

Rectificadora para Probetas de Tensión TGLM

---





La TGLM es una rectificadora diseñada para la preparación y acabado de probetas destinadas a ensayos de tensión. Su función principal es eliminar las zonas endurecidas y rebabas que pueden generarse durante procesos anteriores de corte, cizallado o prensado, ayudando a obtener una probeta con la geometría y acabado requeridos para el ensayo.



La preparación adecuada de una muestra es una etapa importante dentro de los ensayos de materiales. Después de realizar el corte o conformado de una probeta, puede ser necesario eliminar material de sus bordes y superficies para conseguir las dimensiones finales. La TGLM está diseñada específicamente para realizar este proceso.



Rectificado de probetas para ensayos de tensión

La TGLM Edge Grinder for Tensile Samples está diseñada de acuerdo con los requerimientos establecidos en ASTM, ISO y GB/T 228.1-2010, norma relacionada con el método de ensayo de tensión para metales a temperatura ambiente.



El equipo puede utilizarse para eliminar el área endurecida que puede producirse durante el prensado de las muestras. También permite eliminar las rebabas o irregularidades generadas por otras máquinas utilizadas previamente en la preparación de las probetas.



De esta manera, la TGLM puede utilizarse como una etapa posterior a procesos como el punzonado o corte, ayudando a preparar la muestra antes de realizar el ensayo.



Diseño adaptado a la geometría de la probeta.

Uno de los aspectos importantes de la TGLM es que su diseño considera la longitud y la forma de las muestras que se van a preparar.



El radio del rodillo de soporte está diseñado de acuerdo con el radio requerido para la probeta, con una referencia de muestras de menos de 20 mm. Esta configuración está orientada a mantener la precisión de la muestra terminada.



El equipo está especialmente indicado para utilizarse junto con una prensa de preparación de muestras, formando una secuencia de trabajo en la que la probeta puede ser rectificada después del proceso de prensado.



Control del proceso de rectificado.

La TGLM incorpora un sistema de ajuste fino de alimentación, con una precisión de avance de 0.05 mm. Esto permite controlar el material retirado durante el proceso de rectificado y trabajar de acuerdo con las dimensiones requeridas para la muestra.



La tolerancia de forma de la probeta terminada se especifica dentro de 0.06 mm, mientras que la superficie de rectificado puede alcanzar una rugosidad de Ra ≤ 0.4.



Estas características hacen que la máquina no se limite únicamente a eliminar rebabas, sino que también contribuya a obtener una geometría y acabado más controlados en la probeta.





---
