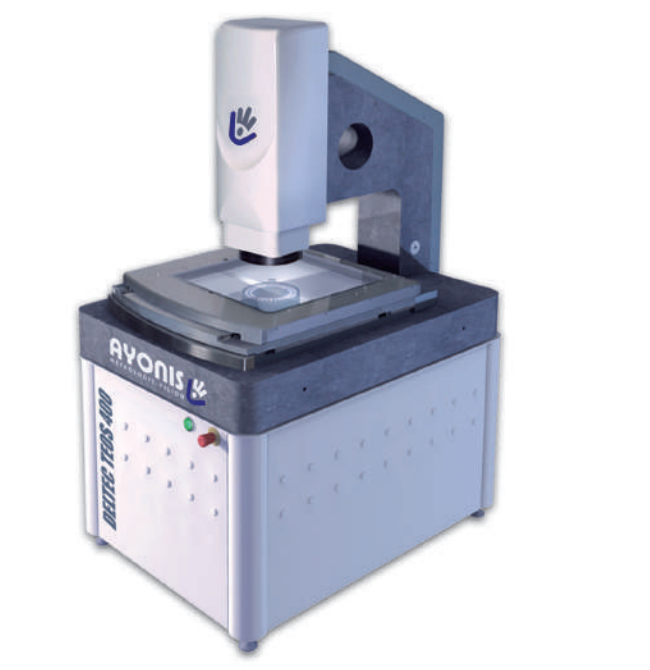

CMM 3D Estándar - DELTEC TEOS

Esta máquina reúne todas las herramientas para su metrología dimensional (paquete software y estructura 3D).

Compatible con todo tipo de piezas (automoción, mecánicas, electrónicas, faramacéuticas, etc.) y materiales (metálicos, plásticos, caucho, vidrio, etc.).

Apto para todos los controles: primera parte, proceso, laboratorio, a la entrada, a la salida, durante la producción...

Capacidad para gestionar múltiples sensores: visión, sonda, confocal.

Control automático de piezas (únicas o múltiples).

Características de la Máquina

• Estructura tipo columna en granito macizo
• Escenario XY con movimeintos cruzados y marco abierto
• Guías de rodillos cruzados
• Capacidades de medición (X, Y, Z): 400 x 400 x 200 mm
• Capacidad de carga: 20 kg
• Resolución de codificadores: 0,5 micras
• Velocidad X, Y, Z: 75 m/s máx

Incertidumbres de medida (2σ)

• XY E2: (± 2,5 + 5L/1000) micras (visión, sonda)
• Z E1: (± 4 + 5L/1000) micras (visión)
• Z E1: (± 2,4 + 5L/1000) micras (sonda)

 Visión:

• Cámara digital de alta definición de 1,3 MPX en blanco y negro
• Dispositivos de iluminación programables
• LED blanco episcópico 8 sectores
• LED verde colimado diascópico
• Zoom motorizado con 6 posiciones indexadas
• Segunda cámara con campo amplio para un control automático de múltiples partes
• Posicionamiento simplificado gracias al punteria láser
• Ampliaciones x30 a x200 (como indicación en visualización de campo completo en pantalla de 22")



      (Agrandar)

Regresar a Máquinas de Medición Dimensional 2D ←

CMM de Gran Capacidad - DELTEC TEOS XL

Esta máquina reúne todas las herramientas para su metrología dimensional (paquete software y estructura 3D).

Compatible con todo tipo de piezas (automoción, mecánicas, electrónicas, faramacéuticas, etc.) y materiales (metálicos, plásticos, caucho, vidrio, etc.).

Apto para todos los controles: primera parte, proceso, laboratorio, a la entrada, a la salida, durante la producción...

Capacidad para gestionar múltiples sensores: visión, sonda, confocal.

Control automático de piezas (únicas o múltiples).

FOTOS estructura de granito Sensor confocal Cabeza multisensor cargador de stylus Estación de trabajo de doble pantalla DELTEC TEOS XL Sistema de medida automatizado 3D multisensor.

Características de la Máquina

• Estructura con pórtico móvil
• Base y pórtico en granito macizo
• Guías de rodillos lineales
• Husillos de bolas y motores de corriente continua
• Capacidades de medición (X, Y, Z):
• 600 x 800 x 200
• 800 x 1000 x 200
• 1200 x 1000 x 200
• Capacidad de carga: 20 kg
• Resolución de codificadores: 0,5 micras
• Velocidad X, Y, Z: 200 m/s máx

Incertidumbres de medida (2σ)

• XY E2: (± 4 + 5L/1000) micras (visión, sonda)
• Z E1: (± 4 + 5L/1000) micras (visión)
• Z E1: (± 2,4 + 5L/1000) micras (sonda)

 Visión:

• Cámara digital de alta definición de 1,3 MPX en blanco y negro
• Dispositivos de iluminación programables
• LED blanco episcópico 8 sectores
• LED coaxial
• LED verde colimado diascópico
• Zoom motorizado con 6 posiciones indexadas
• Posicionamiento simplificado gracias al puntero láser
• Ampliaciones x30 a x200 (como indicación en visualización de campo completo en pantalla de 24")



      (Agrandar)

Regresar a Máquinas de Medición Dimensional 2D ←

Escáner de Perfiles Digital - ICM Scan

Proyector de perfiles 100% simple, fácil de usar y eficiente. Equipado con una lente telecéntrica de 4 aumentos y una cámara de 5 Mpx. Rango máximo de medición de 300 x 200 mm. Programación a partir de archivos CAD 2D. Gran pantalla táctil de 22". Diseñado para trabajar en un entorno de producción.

Características

•  Proyector de perfil digital
• Cámara a color de 5 Mpx
• Superficie de trabajo: 200 x 300 mm
• Costura de imagen
• Dispositivos de encendidocon LED
• Paquete de software ICM



      (Agrandar)

Regresar a Máquinas de Medición Dimensional 2D ←

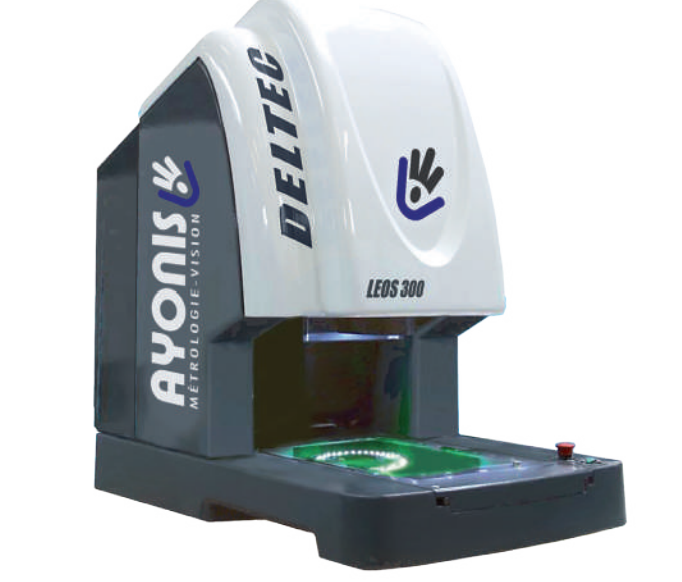

CMM Multisensor 3D - DELTEC LEOS

Esta máquina reúne todas las herramientas para su metrología  dimensional (paquete de software y estructura 3D).

Apto para todos los controles: primera parte, proceso, laboratorio, a la entrada, a la salida, durante la producción...

Programación por autoaprendizaje.

Control automático de piezas (únicas o múltiples), mediante ejecución matrical.

Puesto de trabajo ergonómico con una o dos pantallas.

Estructura de la máquina

•
• Estructura en aleaciones de aluminio fundido
• Capacidades de medición (X, Y, Z): 200 x 200 x 150 mm / 200 x 300 x 150 mm
• Capacidad de carga: 10 kg
• Guías de rodillos cruzados
• Resolución de codificaciones: 0,5 micras
• Velocidades X, Y, Z: 75 mm/s máximo

Incertidumbres de medida (2σ)

• XY E2: (± 2,5 + 5L/1000) micras (visión, sonda)
• Z E1: (± 4 + 5L/1000) micras (visión)
• Z E1: (± 2,5 + 5L/1000) micras (sonda)

 Visión:

• Cámara digital de alta definición de 1,3 MPX en blanco y negro
• Dispositivos de iluminación programables: o LED blanco episcópico 8 sectores LED coaxiales o LED verde colimado diascópico
• Zoom motorizado con 6 posiciones indexadas
• Ampliaciones x30 a x200 (como indicación en visualización de campo completo en pantalla de 24")
• Segunda cámara con campo amplio para un control automático de múltiples partes
• Posicionamiento facilitado gracias a la punteria láser
