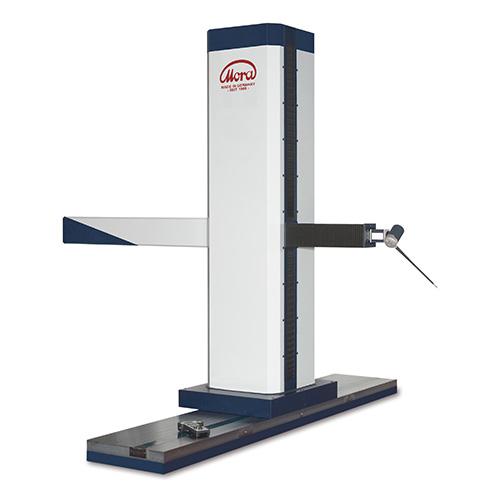

MµTOS - Máquina de Medición por Coordenadas de Trazo

Máquina CNC de Medición y Trazado de Gran Volumen

---



La MORA MµTOS es una máquina CNC de trazado y medición de una columna de alta gama de la metrología industrial, desarrollada especialmente para trabajar con grandes volúmenes de medición y ofrecer una máxima precisión y rendimiento.

Su diseño robusto y su sistema de guías con rodamientos de precisión, junto con las escalas de alta definición y un sistema de accionamiento potente, garantizan una exactitud excepcional incluso en rangos de medición muy amplios.

Debido a la tecnología de propulsión de gran alcance, MμTos tanto posee un rendimiento máximo y proporciona resultados de medición de alta precisión. En combinación con los objetos grandes a medir, un nivel óptimo accesibilidad es alcanzado debido a la instalación en la planta baja con cubiertas de acceso para autos o coches.

Está disponible en dos anchos de guía según la altura del eje Z, lo que permite mantener una precisión constante en el eje Y. Además, su instalación a nivel del suelo con cubiertas transitables ofrece un acceso cómodo a piezas grandes o pesadas.

Gracias a sus guías completamente encapsuladas, la MµTOS puede utilizarse directamente en entornos de producción, siendo ideal para diseño, industria automotriz, fabricación de moldes, utillajes y herramientas de precisión.



Las máquinas de medición pueden ser entregadas en versión dúplex para aumentar el volumen a ser medido. El encapsulado completamente guías permiten el uso en la producción sin ningún problema.





Rangos de medición y precisión

Eje	X/longitud	Y/ancho	Z/altura
De	2200	1200	1600
Arriba a	cualquier	2500	3500



Precisión: 20 + l/100 < 60

La precisión indicada es válida para el rango de medición más pequeño y para una temperatura ambiente de 20 °C. Tamaños especiales y precisiones especiales disponibles a pedido.



Sistemas de sonda

MµTOS es compatible con varios sistemas de sonda:



• Cabezal de sonda fijo PH6
• Cabezal de sonda de indexación motorizado PH10T
• Cabezal de sonda de indexación motorizado PH10M
• Cabezal de sonda de indexación continua PHS1
• Sistema de sonda TP20
• Sistema de sonda TP200
• Sistemas de sonda alternativos bajo pedido
• Sensores ópticos 3D bajo pedido
• Cambie los racks para nuestros sistemas de sondas bajo petición



Opciones

• Absorción neumática activa de impactos
• Compensación activa de temperatura en todos los ejes, incluida la pieza de trabajo



Caja de mano

• Caja de cable manual
• Caja de mano inalámbrica



Software

• Opciones de software de Inca3D
